JLAD1型有線溫度傳感器
一、產品描述
有線溫度傳感器采用接觸式測溫,用于電纜、環境等測溫場合,它是數字化智能溫度傳感器,能實現一線多點安裝。采用全屏蔽設計,抗電磁干擾能力強。不銹鋼管封裝,防塵、防水、防腐。

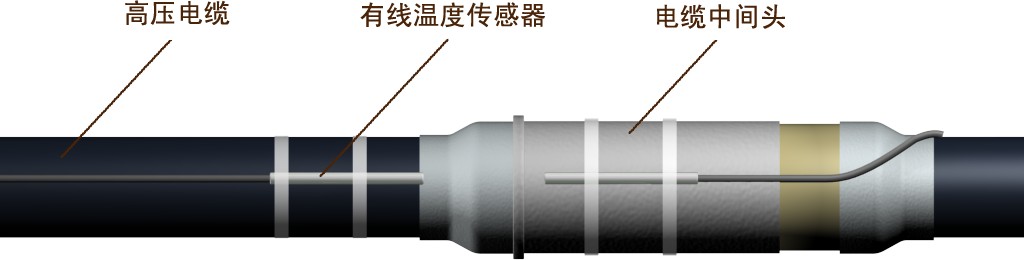

有線溫度傳感器安裝示意圖
二、技術指標
技 術 指 標 |
|
傳感器類型 |
智能電子式 |
測量范圍 |
-55℃~+125℃ |
測量精度 |
±1℃ |
采集時間 |
0.75S(分辨率0.0625℃) |
傳輸距離 |
150m |
通訊方式 |
單總線,美國Dallas公司1-Wire總線通訊協議 |
輸出方式 |
數字量輸出 |
工作電流 |
≤1mA |
供電電壓 |
3.0~5.5VDC |
防護等級 |
符合IPV6標準 |
使用環境 |
溫度-55℃~+125℃;濕度0~100﹪RH;外磁場≤400A/m;大氣壓力86kpa~106kpa;振動f≦55Hz,位移幅值≦0.075mm |
外形尺寸 |
Φ8 * 80mm,尾纜長1.5m |
傳感器重量 |
108g |
安裝方式 |
將傳感器綁扎在電纜表面,尾纜走線應垂直電纜離開,盡量貼近地線敷設 |
靈活性 |
傳感器尾纜長度可定制、產品封裝可按需設計;傳感器地址由編碼器設置 |
配套性 |
配套光纖數據采集器等產品使用 |

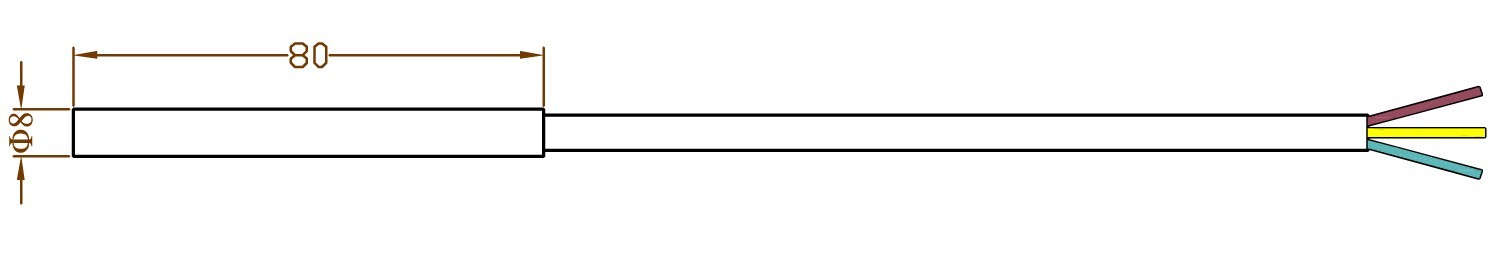

三、產品外形及安裝尺寸
安裝方法:先將有線溫度傳感器緊貼于被測高壓電纜上,然后用絕緣膠帶纏繞傳感器,最后用扎帶綁扎。
18B20有線溫度傳感器

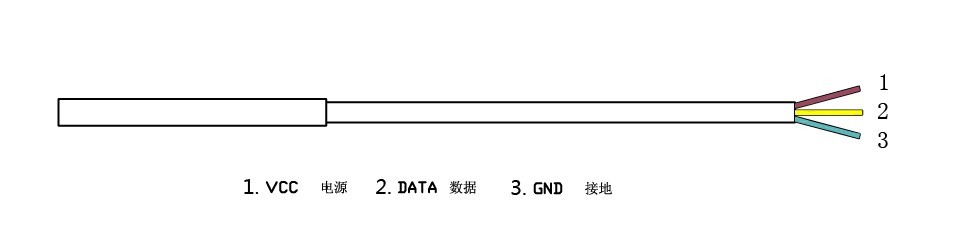

四、產品端子接線圖
傳感器引線端由三條線組成,分別是棕色線代表電源(VCC),黃色線代表數據(DATA),藍色線代表地(GND)。
1:電源 VCC 2:數據 DATA 3:接地 GND
五、調試說明

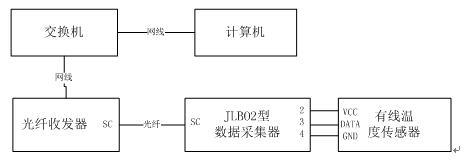

u 按下圖所示連接設備
u 檢查線序是否接反,無誤后,采集器加電
u 用萬用表檢測電源與地之間的電壓是否為5VDC
u 用萬用表檢查信號線上電壓是否變化,有變化則表示信號正常
u 通過上位機監控軟件查看傳感器數據是否正常,然后手握傳感器2分鐘改變傳感器溫度值,根據其是否接近人體體溫,確認傳感器正常。
